Слоты PCI постепенно выводятся из эксплуатации, и на смену им приходит PCIe! Недавно выпущенная промышленная материнская плата ADLINK IMB-C44 предлагает отличное соотношение цены и качества.

01. Почему устройств PCIe больше, чем устройств PCI?

В основе всех изменений лежит скорость.
По мере того как промышленное оборудование становится все более сложным, объемы и скорость передачи данных между различными компонентами оборудования, будь то высокоскоростной визуальный контроль или многоосевое управление движением, стремительно растут.

PCI (Peripheral Component Interconnect): Будучи стандартом шины старого поколения, он подобен двухполосной проселочной дороге. Раньше он отлично подходил для подключения обычных сетевых карт и звуковых карт, но в условиях современных гигабитных и 10-гигабитных потоков данных его максимальная скорость передачи в 133 МБ/с уже недостаточна.

PCIe (PCI Express): это новое поколение высокоскоростных последовательных шин, подобно многополосной автомагистрали. Даже самая простая версия PCIe x1 намного быстрее, чем PCI. Это высокоскоростное соединение «точка-точка» идеально соответствует высоким требованиям современного высокоточного оборудования к высокой пропускной способности и низкой задержке.

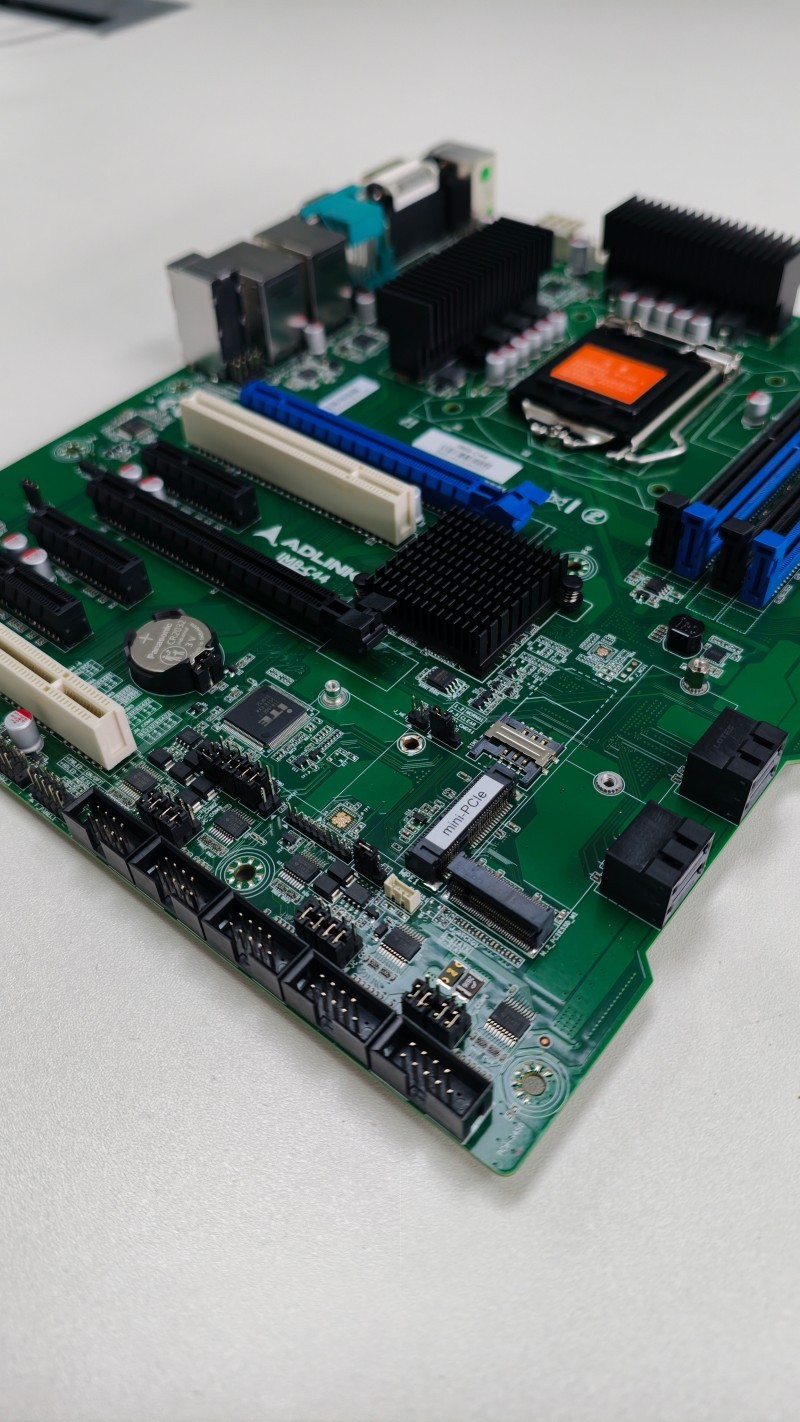

В ответ на двойное давление роста цен на комплектующие и необходимости модернизации процессоров, компания ADLINK, дистрибьютором которой является ASUS Components, выпустила промышленную материнскую плату IMB-C44 , разработанную специально для снижения затрат и обеспечения гибкости производства!

1.Превосходная совместимость: одна материнская плата поддерживает все процессоры Intel 6-го, 7-го, 8-го и 9-го поколений Core, Pentium и Celeron!

2.Максимальная экономическая эффективность: высокая производительность при более высокой экономической эффективности по сравнению с сериями M43/M45, что напрямую снижает общую стоимость машины.

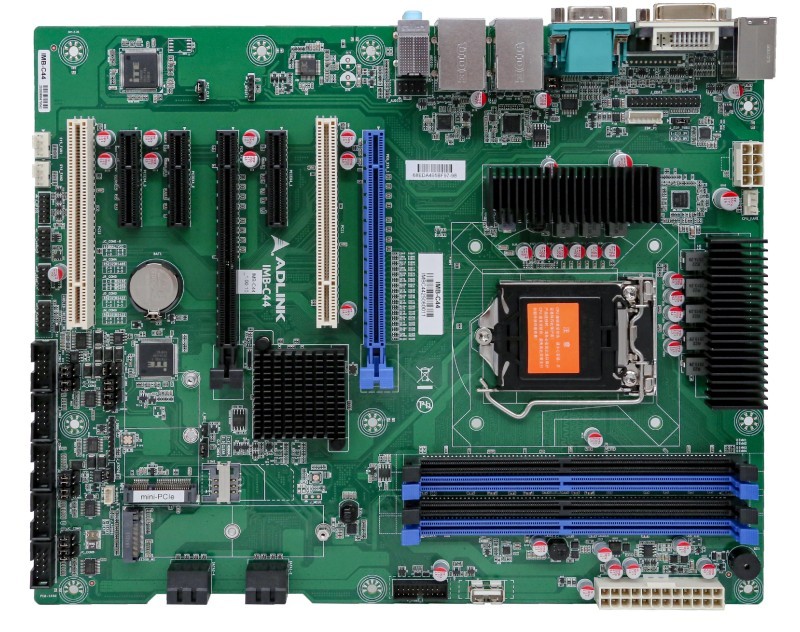

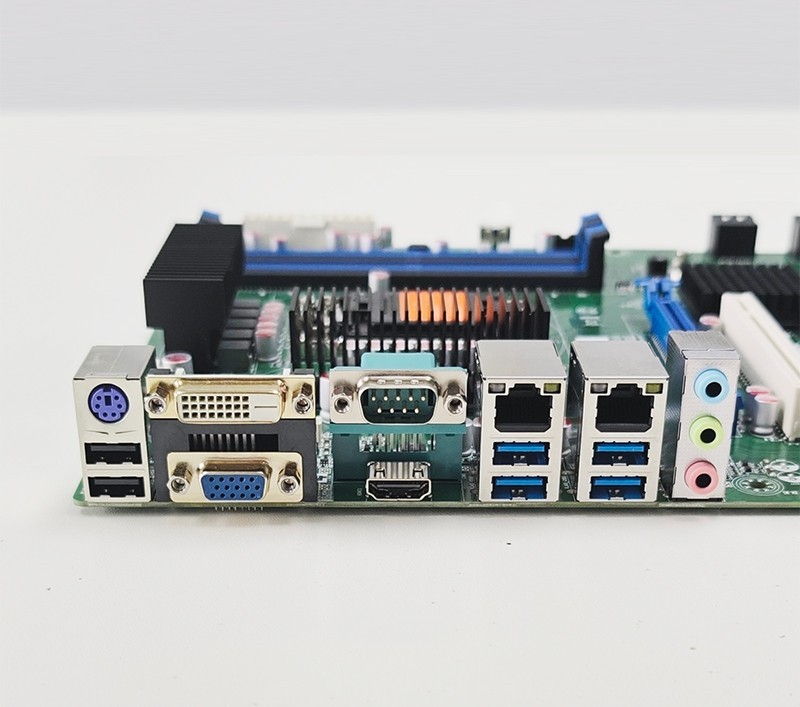

3.Полный набор основных интерфейсов: 2 слота PCI-E 16x, 3 слота PCI-E 4x, 2 слота PCI; 1 перемычка выбора тактовой частоты PCI, 1 слот Mini PCI-E, который можно использовать как с новыми, так и со старыми контроллерными картами!

4.Системная совместимость: В частности, поддерживаются системы Windows 7/10/11, что избавляет от необходимости переписывать более старые версии программного обеспечения.

02. Понимание «цветов»: быстрая идентификация PCI и PCIe

Для облегчения быстрой идентификации и использования пользователями, слоты на материнских платах обычно различаются по цвету:

Белый/бежевый: это, по сути, культовый цвет традиционных слотов PCI.

Черно-синие: Обычно это слоты PCIe.

Характерный синий длинный слот: Когда вы видите длинный синий слот PCIe, это слот PCIe x16. Это «VIP-место», предназначенное для удовлетворения самых высоких требований к производительности, и чаще всего его используют для установки дискретной видеокарты (GPU).
